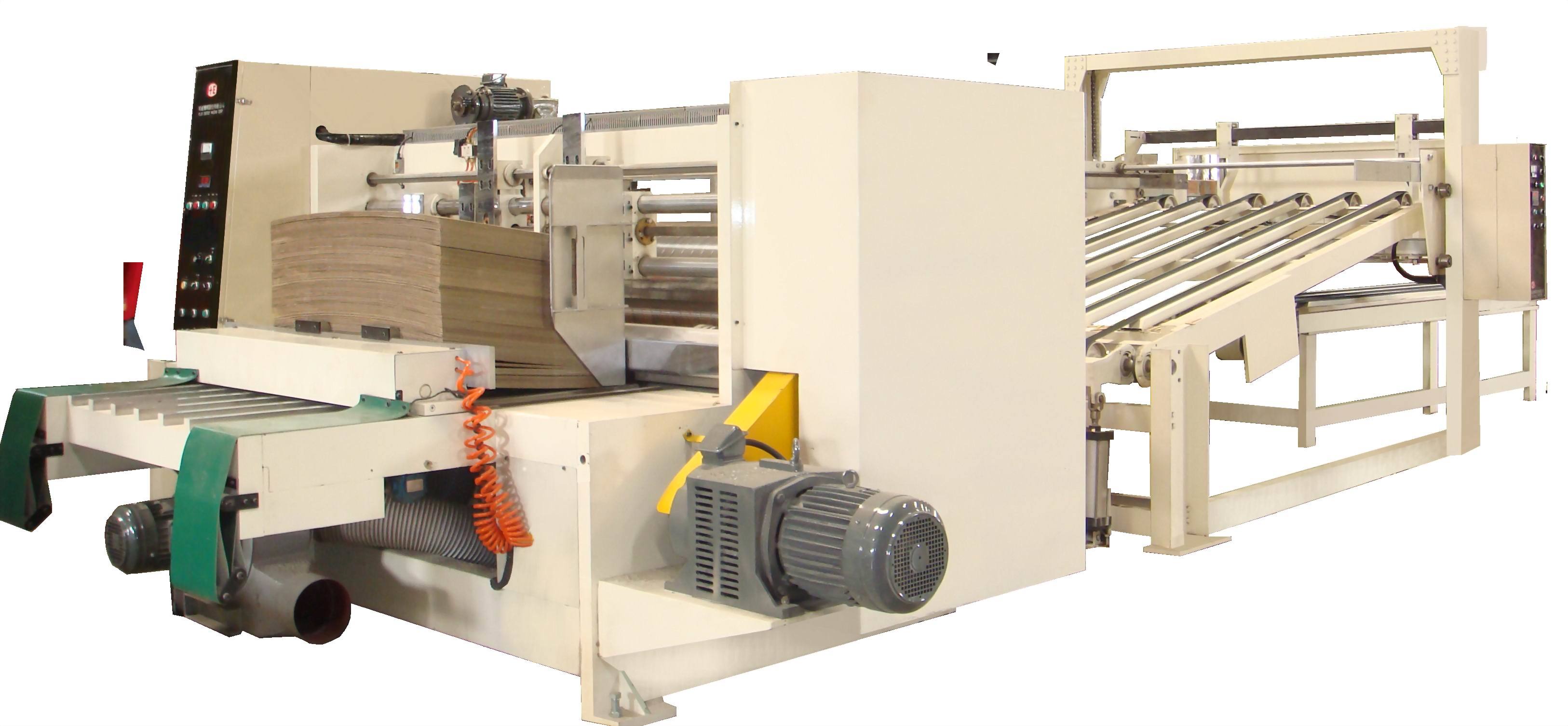

自動輪轉模切機

自動模切機供應商推薦 - 和能機械


● 精密型後推式送紙機構,附吸風輔助送紙,使彎曲紙板也能順利供入,吸風區亦可

   調節所需風量。

● 機構全面採用免鍵軸套,使軸心與齒輪連接在大扭矩時完全沒有空隙產生使機構在

   長期轉動之下仍具高精密度。

● 傳動齒輪為SNCM439材質,並經調質後再淬火處理之高精密研磨齒輪。

● 模切相位調整系統採用行星式齒輪組,精密度高、堅固耐用。

● 電子計數及顯示可設定生產數量。

● 刀模輪可360度相位電動微調,並可左右橫向調整20mm

● 刀墊輪可自動橫移往復移動使模切時切不會經常切於同一點上,可提高模具精密度

   並延長壽命

● 模切相位可自動尋位並有自動歸零之功能。

● 膠輪速度補償系統,可在膠墊修整後調整與模具輪之間速度比,並提高模切精度。





機械規範SPECIFICATIONS

MODEL

UNIT

RDC-1227

RDC-1530

速度

SPEED

Sheets/min

120

120

最大模切面積

MAX DIE CUT AREA

mm

1150×2700

1500×3000

最小模切面積

MIN DIE CUT AREA

mm

300×550

350×600

最大給紙尺寸

MAX SHEET SIZE

mm

1270×2500

1520×3000

掛模輪直徑

DIA OF MAINTING CYLINDER

mm

360

440

總馬力

TOTAL POWER

HP

10.5

10.5

總重

GROSS WEIGHT

KG

6500

7600

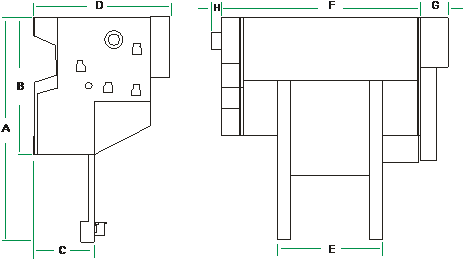

機械外型尺寸MACHINE SIZE

MODEL

A

B

C

D

E

F

G

H

RDC-1227

2850

1550

750

1700

1980

3115

250

115

RDC-1530

3265

1700

788

1780

1980

3735

250

115
